Molex Ultra-Fit™ 电源连接器


Molex Ultra-Fit™ 电源连接器消除交叉配接的同一电路尺寸,减少端子退出的发生。Ultra-Fit 功率连接器的特点为节约空间、插接力小、密度高,具有 12A 或 14A 额定电流、3.5mm 脚距,并提供颜色编码和机械键控选择。


Molex Ultra-Fit 电源连接器提供了成熟的 Mini-Fit® and Micro-Fit 3.0™ 连接器系统出色的外壳特性。颜色码外壳减轻错误交叉配接的风险。可选的 TPA 固定装置显著降低端子退出。流线型设计比同类电源连接器小 17%。配接众多高电路连接器时,超低配接力可降低操作员的疲劳度。

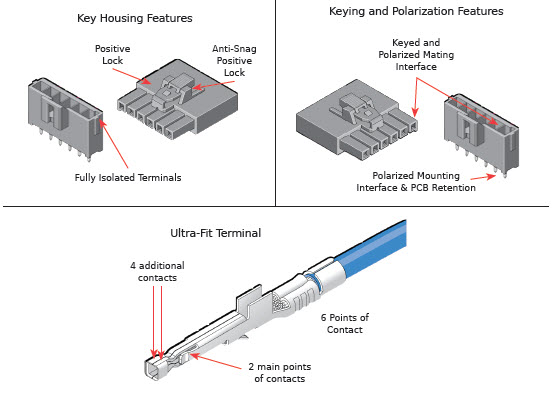

功能
多种机械极性键和颜色编码选择
比类似电源连接器的脚距减少 17%
可选的 TPA (端子位置保证)定位器
具有超低插接力的端子
正向锁外壳,带防绊(anti-snag)设计
全隔离端子
端子接口带六个独立触点(split-box 端子设计)



应用


消费电子/家用电器
电信/网络
运输
照明
航空航天与国防
工业
医疗



电气


电压(最大值):400V
电流(最大):14.0A(锡),12.0A(金)
接触电阻(最大):终生变化 7MΩ
介电耐压:1800V
绝缘电阻(最小):1000MΩ



机械规格


触点配接力:4.5N(锡),2.8N(金)
触点对外壳的保持力:27N
耐久性(最小):25(锡),200(金)
